Introducción a la electrónica, componentes y simbología

Conceptos fundamentales

La electrónica es la rama de la ciencia y tecnológica que se encarga del control del flujo de las cargas eléctricas (electrónes) a través de componentes específicos para procesar señales y automatizar tareas.

Magnitudes básicas:

Tensión o Voltaje (V): Es la fuerza o presión que empuja a los electrónes. Se mide en Voltios (\(V\)).
Corriente o intensidad (I): Es la cantidad o flujo de electrones que pasan por un conductor en un tiempo determinado. Se mide en Amperios (\(A\)) o miliamperios (\(mA\)).
Resistencia (R): Es la oposición o dificultad que ofrece un componente al paso de la corriente eléctrica. Se mide en Ohmios (Ω).

Componentes electrónicos fundamentales

Resistencias (Componente pasivo): Limitan el paso de la corriente y protegen a otros componentes de sobrecargas. Utilizan un código de colores de 4 bandas para indicar su valor matemático en Ohmios (Ω).

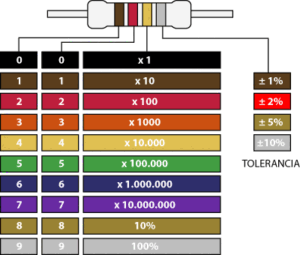

- Código de colores de resistencias
- Ejemplo 1. Escribe el valor de las resistencias
- a)
- b)
- c)
- d)
- Ejemplo 2. Pintar el valor de las resistencias de acuerdo a su valor que corresponde:
- a) 65[katex]\Omega \pm2%[/katex]
- b) 820[katex]\Omega \pm5%[/katex]
- c) 1k[katex]\Omega \pm10%[/katex]
- d) 3,9k[katex]\Omega \pm1%[/katex]
Diodo Emisor de Luz – LED (Componente Activo/Semiconductor): Convierte la corriente eléctrica directamente en energía luminosa. Tiene polaridad obligatoria: el terminal más largo es el ánodo (positivo [katex]+[/katex], símbolo de triángulo con barra) y el términal más corto es el cátodo (negativo [katex]-[/katex], barra).

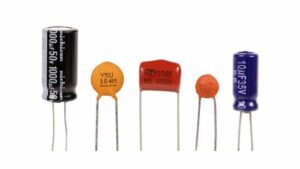

Condensadores / Capacitores (Componente pasivo): Almacenan energía temporalmente en forma de campo electrostático.

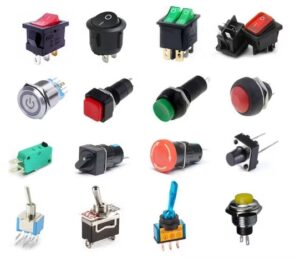

Interruptores y Pulsadores (Componentes de control): Permiten abrir o cerrar el paso de la corriente de forma manual o mecánica.

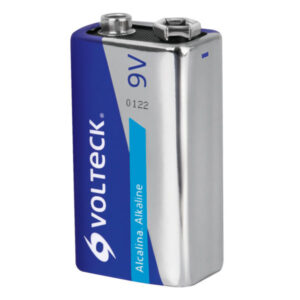

Baterías / Fuentes de alimentación: Suministran la diferencia de potenial (voltaje) necesaria para mover los electrónes.

Instrumentos y herramientas básicas:

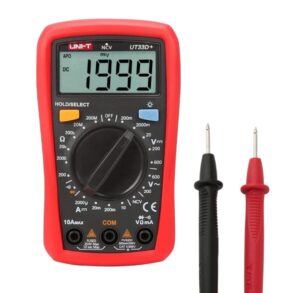

Multímetro Digital: Instrumento especial para diagnosticar circuitos. Mide magnitudes como el Voltaje ([katex]V[/katex]), Corriente ([katex]A[/katex]) y Resistencia ([katex]\Omega[/katex]). Su uso en modo Continuidad (Buzzer) es vital para detectar cables rotos.

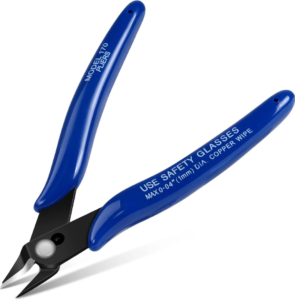

Herramientas manuales: Los alicates de corte al RAS y las pinzas de punta fina permiten manipular y ajustar patillas de componentes sin dañar su estructura interna.

Simbología electrónica Estándar

A continuación se detallan los símbolos estandarizados que las y los estudiantes deben aprender a reconocer y dibujar:

COMPONENTE	SÍMBOLO ESTÁNDAR	FUNCIÓN
Batería/Pila		Generador V
Resistencia		Oposición a I
Diodo LED		Emite Luz
Capacitores		Filtrar ruido
Condensador polarizado		Alamacena energía
Pulsadores (N.A.)		Cierre manual
Interruptores		Control on/off
